装配式地下车库叠合板全过程施工工艺

2022-07-01

都说装配式建筑装配式像搭积木一样盖房子,那么它的具体施工工艺是怎样完成的呢?今天就给大家分享一个装配式地下车库叠合板全过程施工案例,一步一图,看完就懂了!

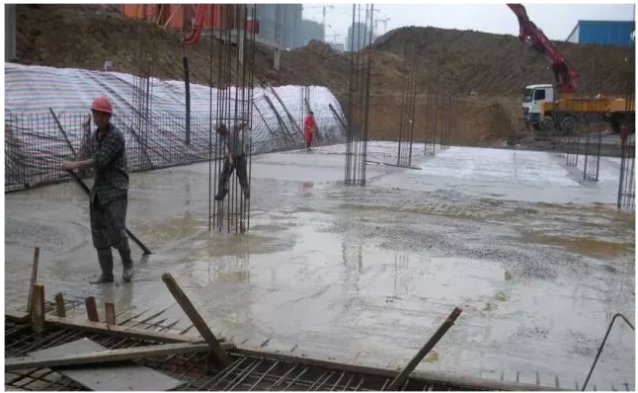

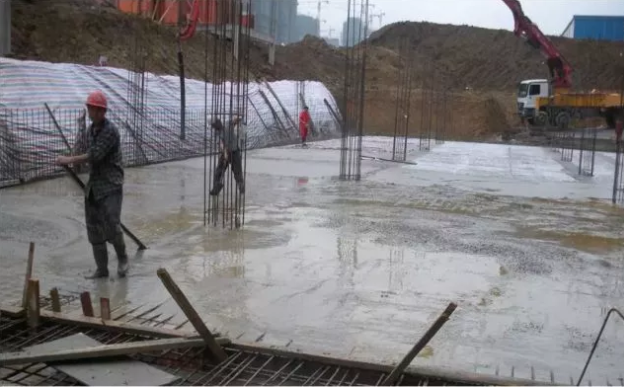

基础底板施工


与传统施工方法一致,只是对预留的墙体竖向插筋的尺寸及位置要求较严格。

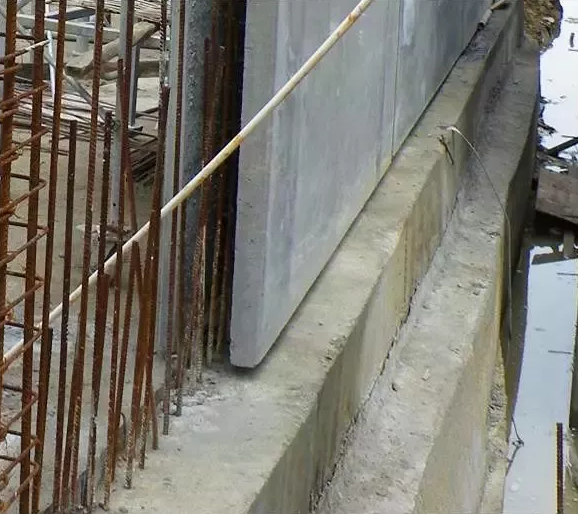

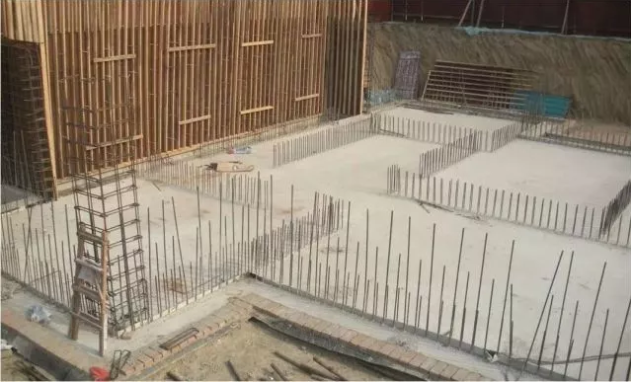

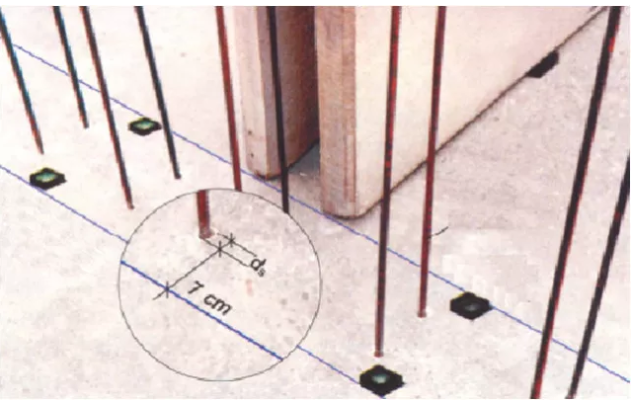

预留插筋检查、调整


基础底板施工完毕,墙板吊装前应对基础预留的墙体竖向钢筋进行检查和调整。


标高控制垫块放置


墙板吊装前要对底板基础面进行测量,并在每块墙板下脚放置水平标高控制垫块。

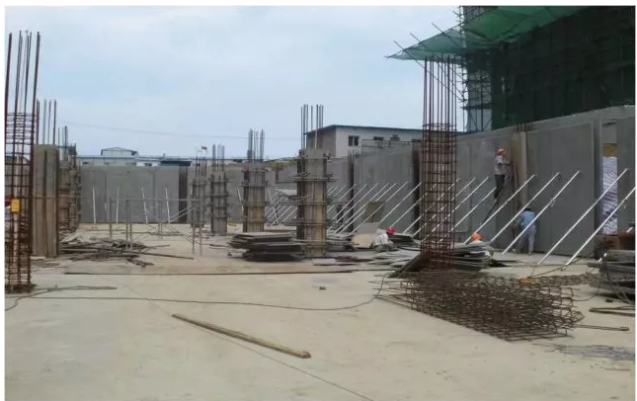

叠合墙板吊装

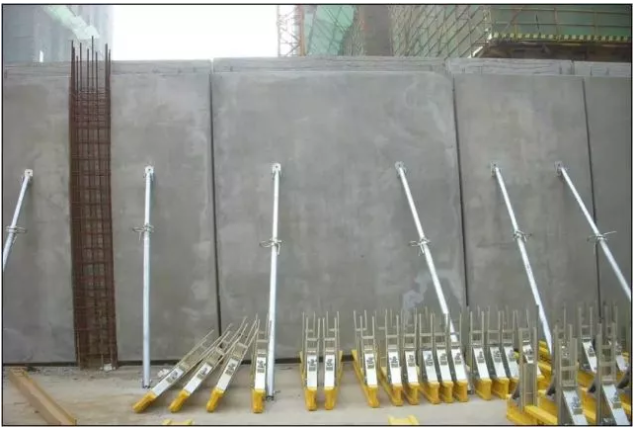

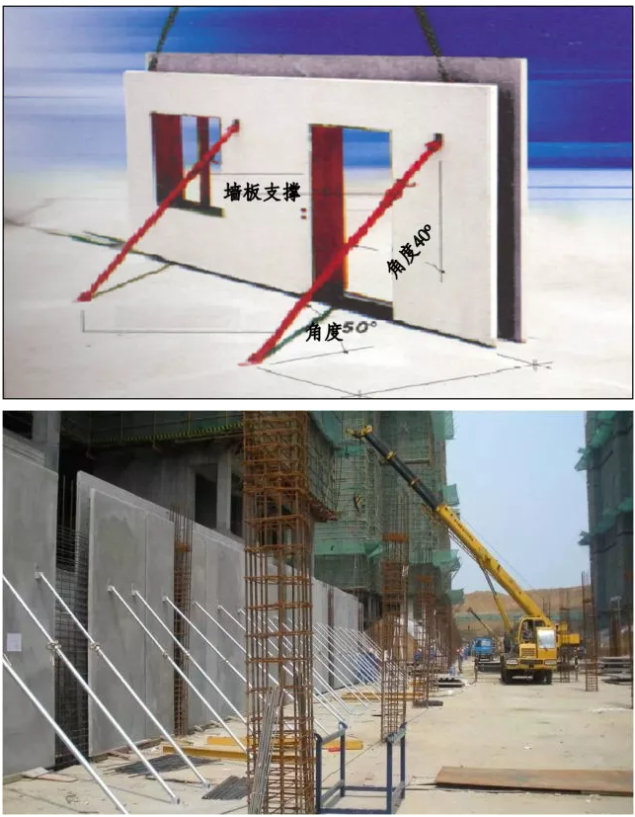

叠合墙板应按要求进行吊装,每块墙板用两根斜支撑固定和调整。叠合墙板吊装应按事先制定好的方案分段进行,尽量减少挪动吊车及工具。

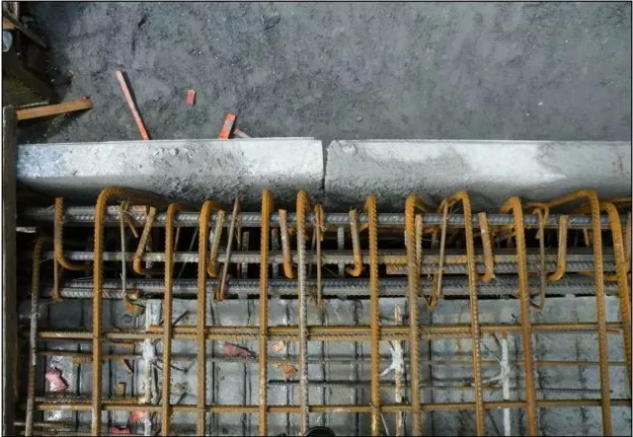

预制墙板底部及拼缝


墙板吊装完毕后,工人即可进行拼缝处理工作,一般可用嵌缝砂浆和木条两种方式。


现浇框架柱


叠合墙板安装完成后,即可进行现浇框架柱施工,包括钢筋绑扎、支模、混凝土浇筑、拆模等。


现浇框架梁施工


框架柱施工完毕后,开始进行现浇框架梁施工,包括支底模、绑钢筋、梁侧模加固等工作。

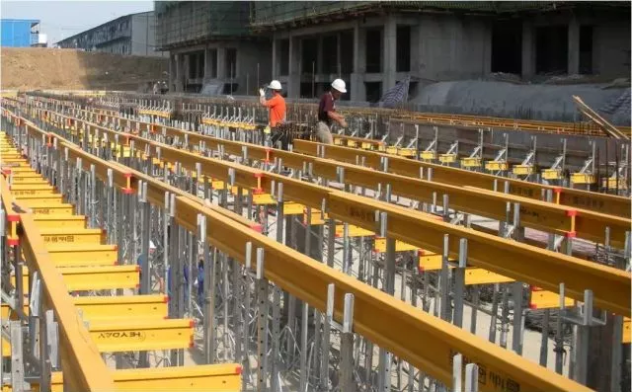

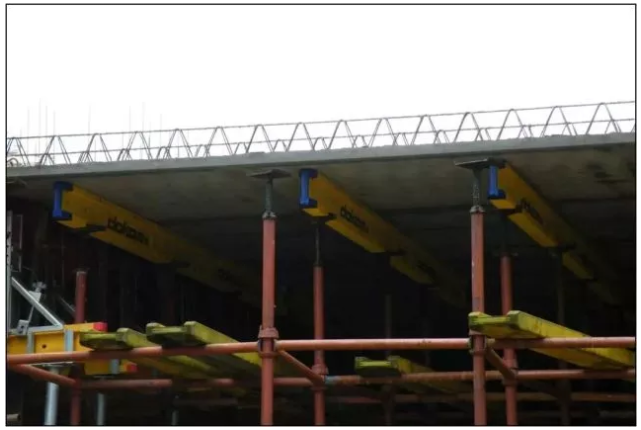

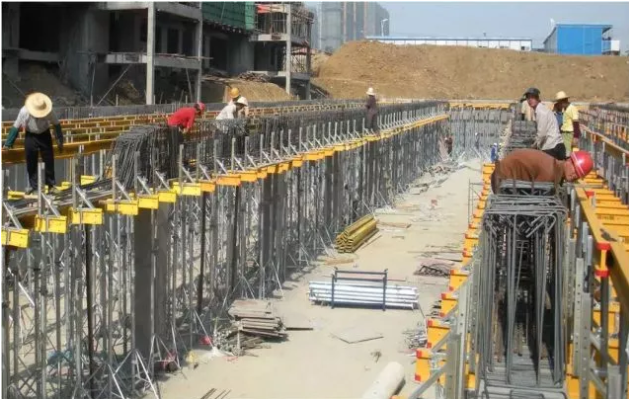

楼板支撑安装施工


楼板支撑安装应按设计图纸要求进行布置,与框架梁施工穿插进行,尽可能减少施工工期。

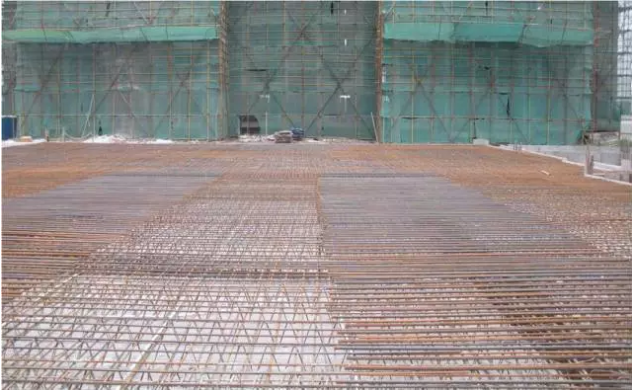

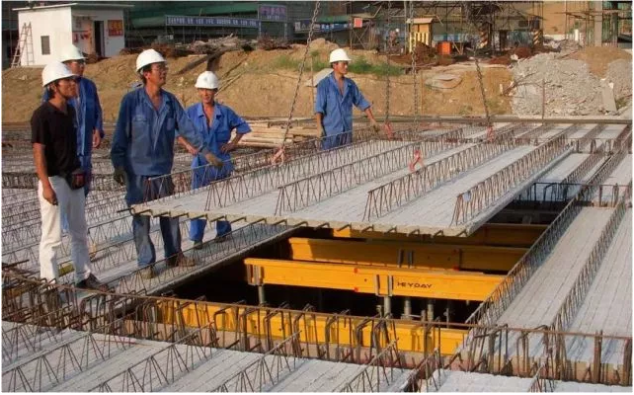

叠合楼板吊装施工


叠合楼板吊装,应按照设计图纸中的安装布置图进行,布置图上有详细楼板编号、尺寸及位置。

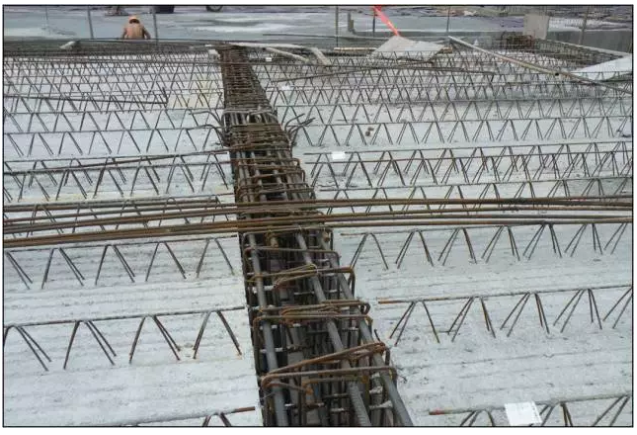

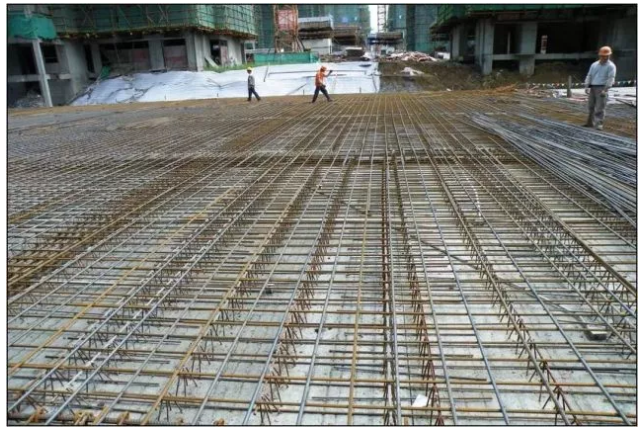

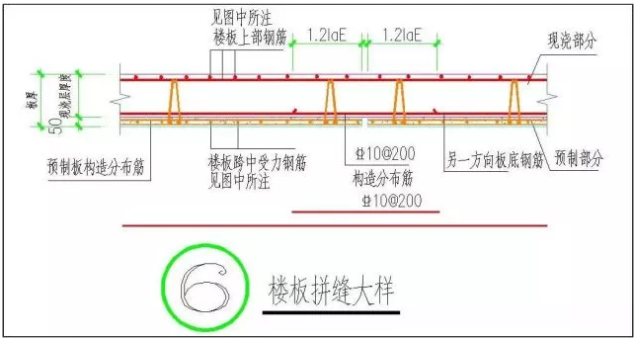

楼板上层钢筋安装


楼板上层钢筋应置于格构梁上弦钢筋上,与格构梁绑扎固定,以防止偏移和混凝土浇筑时上浮。


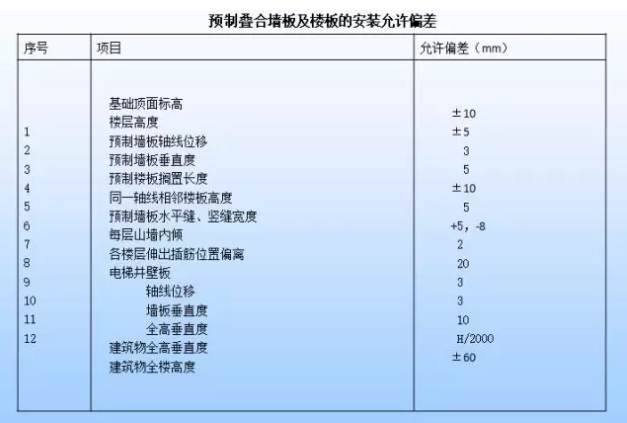

检查验收


混凝土浇筑前,应按相关规范对叠合板安装及现场钢筋绑扎等项目进行检查验收。

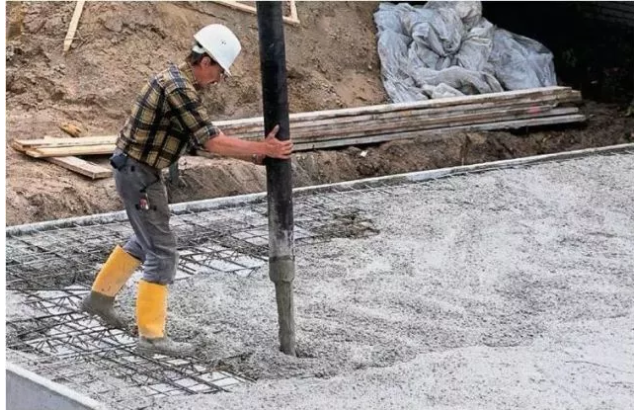

混凝土浇固


混凝土浇筑应从墙板开始,分层浇筑,每层浇筑高度不大于80cm,间隔时间一般不小于1小时。

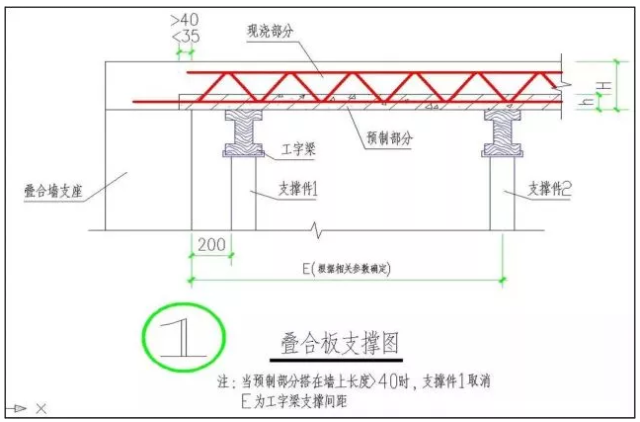

叠合楼板支撑设计节点图


叠合楼板支撑安装节点图

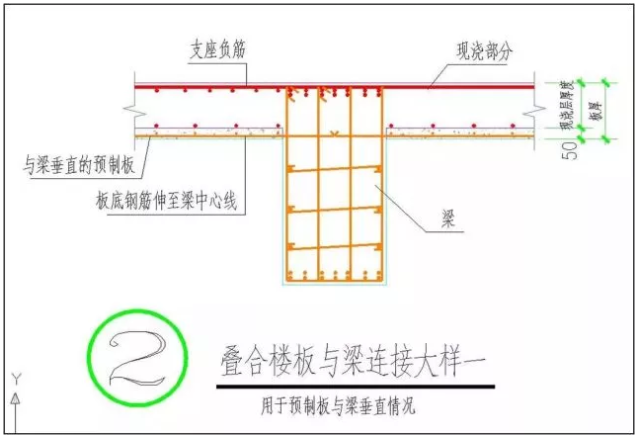

叠合楼板与梁连接设计图


叠合楼板与梁连接安装图

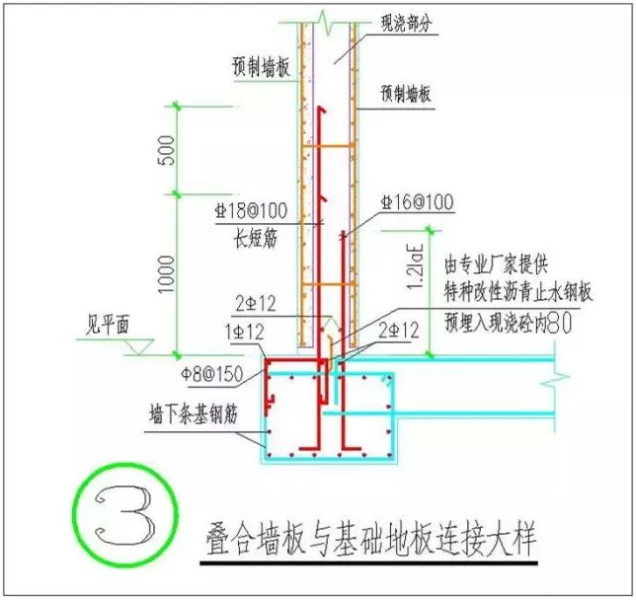

叠合墙板与底板连接设计图


叠合墙板与底板连接安装图

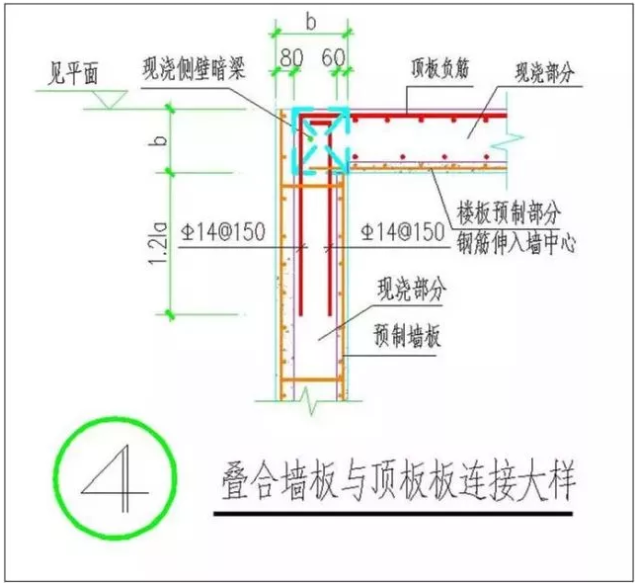

叠合墙板与顶板连接设计图


叠合墙板与顶板连接安装图

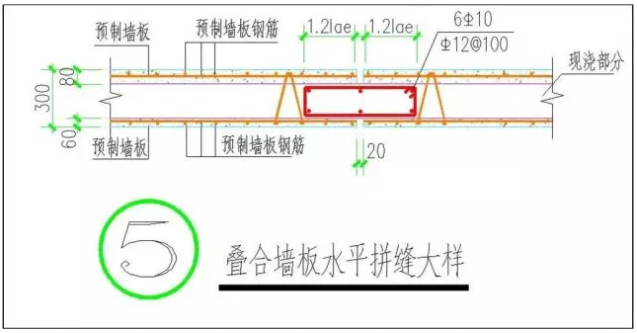

叠合墙板水平拼缝设计图


叠合墙板水平拼缝安装图


叠合墙板拼缝设计图


叠合墙板拼缝安装图
